冷却塔噪声治理有哪些方法,浙江冷却塔噪声治理

作者:冷却塔降噪 日期:2023-10-07 阅读量:

冷却塔噪声治理有哪些方法,浙江冷却塔噪声治理

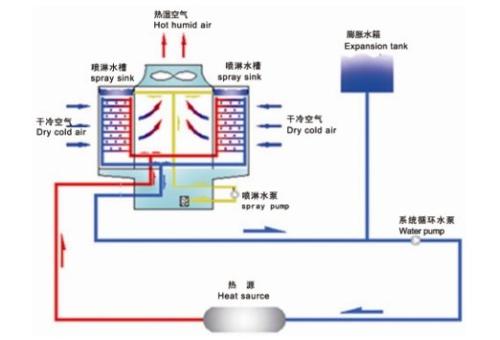

冷却塔工作原理

冷却塔的工作原理冷却塔原理

冷却塔噪音是如何产生的?

冷却塔噪音是指冷却塔运行时风机的进排气和减速噪音、喷水噪音、水泵噪音等电机运行时的、管道、阀门、塔体方向。外部辐射噪声。

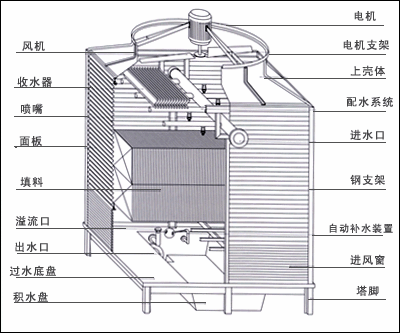

冷却塔结构

冷却塔结构

冷却塔结构组成及功能:

支架和塔体:外部支撑;

填料:为水和空气提供尽可能大的换热面积;

冷却水箱:位于冷却塔底部,接收冷却水;

除水器:回收气流带走的水滴;

进风口:冷却塔进风口;

百叶窗:平均进气流量,保留塔内的水;

喷水装置:喷洒冷却水;

风机:向冷却塔送风;

p>

轴流风机用于引风冷却塔;

轴流/离心风机用于强制通风冷却塔。

冷却塔是利用空气与水直接或间接接触来冷却水的装置。它利用水作为循环冷却剂,吸收设备的热量并将其排放到大气中,从而降低塔内温度并使冷却水可回收利用。

冷却塔噪声的评价方法现在冷却塔噪声有两种不同的评价方法,第一种是针对冷却塔噪声的评价方法塔的设计和制造采用标准GB/T7190.1-1997、GB/T7190.2-1997《玻璃钢冷却塔》,针对不同循环水耗量和规格的设备用户采用国家标准GB3096-2008《环境声学质量标准”,该规范规定了不同环境区域的最大声级。冷却塔噪声处理状况如果本公司按照GB/T7190.1-1997和GB/T7190.2-1997的最大限值制造冷却塔,所有设备不得超过国家标准GB3096-2008。 45~50dB(A),只有少数低吨位、超低噪声规格的冷却塔能超过少数地区夜间噪声标准。目前冷却塔的降噪处理方法并不可行。例如,声屏障对低频波的衍射无能为力,隔音罩会阻碍气流,造成异常的热湿交换。铁塔的噪声控制日益引起我们的重视。因此,冷却塔周围居民和政府机关环保部门规定,冷却塔使用单位应按照国家噪声标准GB3096-2008的规定,综合治理冷却塔造成的噪声污染。

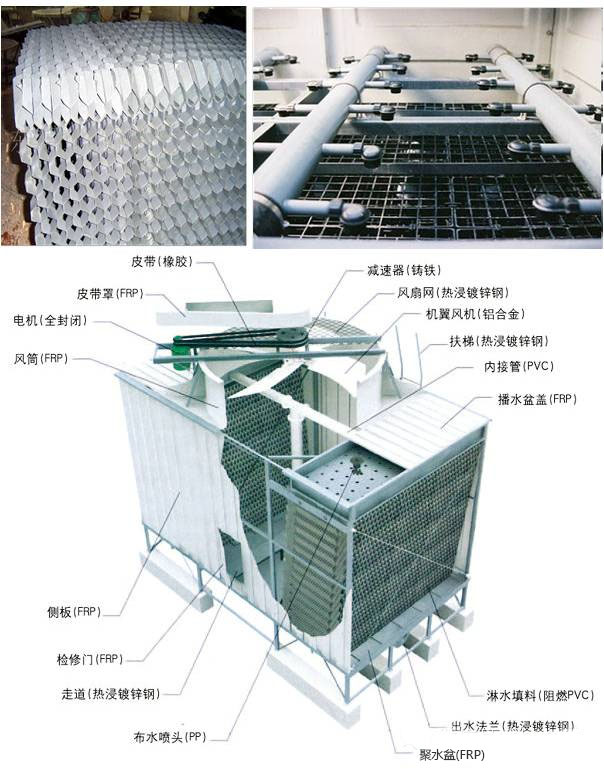

冷却塔结构

冷却塔结构< /p>冷却塔噪声源处冷却塔噪声源一般由以下四部分组成: 1、风机进、排气管噪声; 2、洒水噪声; 3、风机减速机及电机噪音; 4.冷却塔水泵、管道和阀门噪声。

冷却塔声源

冷却塔声音来源

声源的属性:噪声源是一个非常大的圆形水面落入水域,是落入水域的液体之间大面积连续碰撞而形成的稳定的水噪声。冷却塔内的水及水面;它是除机械设备噪声、空气动力噪声、电磁噪声之外的一类特殊噪声。声源处的特征: 声源处的声级:约80dB(A)。频谱:音频分布呈以高频(1000-16000Hz)和中频(500-1000Hz)成分为主的峰形曲线;峰值位于 4000Hz 左右。声速:c=340m/s。波长:λ=c/f; 1.36m(250Hz)~0.02m(1000Hz),主要为0.085m(4000Hz)。最常见的两种噪声源是风扇噪声:声波波长大,穿透能力强,声音衰减不明显,综合治理难度大。空气在冷却塔顶部风道内形成紊流和摩擦引起的压力扰动,形成噪声。同时,叶片与空气的相互作用形成振动,并向外辐射噪声。风扇的空气动力噪声是一般声源。最常见的两种落水噪声源:一般频率较高,综合治理相对容易。冷却塔的冷却循环水通过填料层自由落体至水槽,形成冲击噪声。的强度与落入水中的速度的平方成正比。检测结果显示,落水A声级噪声超过70dB,应是冷却塔需要综合治理的噪声源之一。

声波落入水中的距离衰减规律噪声随距离的衰减特性符合半球面波在传播过程中随着能量分布的增加而衰减的规律,距离衰减规律其“点声源”的距离每增加一倍,声能就衰减6dB。计算表达式为: L1-L2=20lg(r2/r1) 式中:L1、L2——距声源边缘由近到远的两个测量点的声级值,dB; r2/r1——far ,最近的两个测量点到声源边缘的距离之比。当r2/r1=2时,lg(r2/r1)=0.3010,所以L1-L2=20lg(r2/r1)=6dB。冷却塔作为“点声源”的起止位置是根据现有距离衰减实测数据,分析各起止位置d的规律(以进风口为声源边缘)声源)表明,冷却塔的起止位置d为“点声源”,可用下式估算: d=a1/2/4 式中:a——冷却塔面积,m2。以我国现阶段常见的2000m2冷却塔为例,“点声源”起止位置d(从进风口底缘开始)为11.18m。不难看出,大多数建在距塔12m处(从进风口底边开始)的噪声测量点均可将所有冷却塔视为“点声源”,如根据距离衰减规律的“点声源”。也就是说,距离加倍时声能衰减6dB,50m处声级应为65.7、71.ldB(A); 100m处的声级应为59.7和65.ldB(A);声级应分别为53.7和59.ldB(A),按公式计算220m处声级应为52.9和58.3dB(A)。这是对噪声影响范围(强度)的粗略评估,其中包括现阶段常见的各类塔的范围。借助该方法,我们可以根据10-25m远测点测量的声级(“点声源”对应的起止位置)来评估各种塔型(单塔)的噪声影响。每个塔的尺寸及其塔类型)范围(强度)。但这只是理想条件下的一种简单粗暴的评价方法。降噪的基本原理当声波在传播过程中遇到障碍物时,会发生三种现象:反射、透射和衍射。声屏障是在声源和声接收点之间插入设施,阻挡和吸收从声源到声接收点的直达声波,使部分声波被阻挡和反射,部分声波被阻挡和反射。声波透过屏体后被吸收衰减(很小)并以屏顶绕射等附加衰减形式到达收声点,从而减少收声点的噪声影响,达到降噪的目的减少。风机低频降噪措施应注意以下几点:

1.扇叶端面应在同一平面内,否则会形成紊流噪声。

2.提高整机部件的加工和安装精度,同时也降低了风机的噪音。

3.宽刃采用大圆弧过渡,其形状类似圆角矩形。适用于低速驱动,满足高效、降噪的要求。

4.为了提高转子平衡精度,应先进行静态校准,然后再进行动平衡校准,以减少振动以及由此产生的风扇叶片的扰动噪声。

5.扇叶外缘与机壳之间的间隙应恒定,否则会产生不均匀扰动和周期性脉动噪声。因此,必须控制外缘的径向跳动。

6.采用均流收缩线,使均匀风速场最大化,使风机进口处的涡流最小化,保证轴流风机的正常工作状态。

7.消声器的选择非常关键。一般来说,消声器对中低频噪声没有明显的影响。电阻式消声器处理效果较好,但频率选择性很强,所以一般情况下选用阻抗复合式消声器。

8.阻抗复合消声器是指将吸声与声反射适当结合起来的消声器。同时具有电阻式消声器消除中高频噪声和电阻式消声器消除中低频噪声的特点,具有宽频带的降噪效果。

9.翼型叶片比等厚度板状叶片气流扰动更小,特别是大型风叶片,在较高速度下,具有较高的升力系数和较大的迎角。有利于减少周期性扰动和尾涡,可以实现大量的降噪,并且具有良好的气动性能。

10.增大叶轮直径,降低风机转速,降低圆周速度。根据冷却塔的特点和节能要求,增大叶轮直径,降低出口动压,从而达到节能降噪的要求。降低外围速度也是降低风扇噪音的有效方法之一。高频落水噪声的降噪措施

落水噪声控制起来比较容易,但要注意隔音,避免影响散热性能。要综合考虑热性能和功率性能。如果结构不合理,就达不到降噪的目的。如果流阻过大,会影响冷却塔的运行,降低冷却能力。如果电源性能设计不好,也会增加阻力,甚至产生混响噪声,所以在处理过程中要综合考虑。

1.增加填料厚度,改善填料布局;

2.在进风口处增加抛物线形径向声屏障,使进风口不受影响,落水的噪音也不会直接向外辐射。

3.在填料与接水盘水面之间悬浮“雪花”(因其形状像雪花而得名,由高压聚乙烯直径水平压力形成),可减少水滴差,使水滴可以减少喷水的噪音。 4、受水面铺设聚氨酯多孔泡沫塑料。这是一种专门用于冷却塔降噪的新型材料。它不仅具有一般泡沫塑料的柔软性,而且具有多孔漏水的透水性,可以减少落水的冲击噪音。其他几种常见的冷却塔降噪方法

导声板法(消声弯头)

导声板法及其特点在冷却塔进风口安装导声板,通过导声板的消声作用消声导叶,以减少冷却塔噪声对外界的影响,又称消声法。加装进、排气消声器也会影响通风效果,所以除了对消声器的要求外,通风阻力也要小。理论和实验表明其降噪量可达35dB(A),甚至更高;降噪15-2OdB(A)时,相当于声屏障的成本,并且是唯一能降低噪音20dB(A)以上的。可选方案;结构紧凑,不占用建筑物额外空间,基本无需维护。

消声导流板法(吸声弯头)

隔音屏障一般设计成距冷却塔进风口的距离大于空气的高度冷却塔入口处,屏障高度等于屏障到进风口的距离。降噪效果一般为10-15dB(A),理论降噪可在2OdB(A)左右,但存在声波绕射问题。声影区域范围内降噪效果较好,衍射区域和声音明亮区域降噪效果较差,影响区域的噪声很难降低20dB(A)在实际工程中;对通风影响小,维护比较简单;建筑声屏障的技术要求不高,但结构要求相当高,且投资成本随着高度的增加呈指数级增长;

隔声屏障方法及其特点:

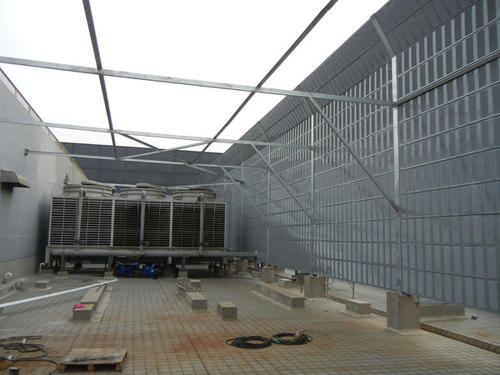

< p>冷却塔声屏障

冷却塔声屏障

隔音声屏障的结构可分为地上和地下两部分,地上部分是厚度约20厘米的巨型连续面板立面(包括斜撑),起到屏蔽作用声波,其顶部为扇形吸声体或内斜屋檐;地下部分为承重、抗倾覆(风荷载)基础。

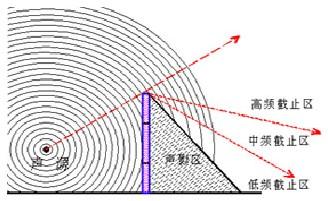

声屏障的降噪效果声波遇到屏障的绕射现象会减弱声屏障的隔声效果,绕射能力与声波的频率有关,所以声屏障的降噪效果与声波的频率和波长有很大关系。声屏障对波长短、难绕射的高频波的屏蔽作用非常显着,能在屏障后面形成较长的声影区;而对绕射能力强的低频波的屏蔽作用则十分有限。当然,也可以通过增加屏障的高度来减弱衍射声波对声音接收点的影响。由于声屏障对高频声波有明显有效的屏蔽作用,而冷却塔落水噪声的频谱以中高频成分为主,因此使用声屏障可以达到一定的降噪效果影响。

声屏障的降噪效果在声影区域内靠近屏障的局部区域最好,可达25分贝

声影外的降噪水平区域由于中频绕射声波到来而反弹,但对于高频波来说,衰减一般可以达到10-15dB。

但是,由于冷却塔落水噪声中仍含有中频成分,其降噪效果会打折扣。对于建筑物外的声音接收点,为获得满意的降噪效果,应在不影响进风的情况下,通过增加屏障高度进行调整。

安装隔音屏障时主要注意的是,隔音屏障与冷却塔百叶进风口的距离为1m左右,以保证冷却塔的空气交换进风口冷却塔不堵塞,使冷却塔的冷却效果更好。

为防止噪声绕射影响消声导叶的声学效果,可在消声导叶附近安装一定长度的声屏障,起到辅助降噪作用。

在冷却塔噪声治理工程中,声屏障是常用的降噪措施。但冷却塔周围使用声屏障会带来一系列问题,必须注意以下三点:

1.一般冷却塔的声屏障只能设置在一侧,最多只能布置成L形。噪声影响居民范围广,设置屏障效果并不理想。

2.一般来说,增加声屏障会影响冷却塔的正常进风,影响冷却效果。这取决于原来选择的冷却塔容量是否充足,否则应谨慎使用。

3.冷却塔声屏障的高度和宽度一般较大,且大多安装在高处,风压较大。施工时要考虑原建筑是否坚固,是否有安装位置。

落水降噪法及其特点:即在冷却塔底部水面上方安装落水消能降噪材料,从源头上降低噪声源。降噪效果一般为6-10dB(A);初期投资小,对通风散热无影响;缺点是降噪量小,部件容易损坏,维护工作量大,需要持续投资,还可能造成凝结管道堵塞的问题。

“落水消能降噪装置”外形为六边形蜂窝斜管,层高18cm。段和其他四个功能段。

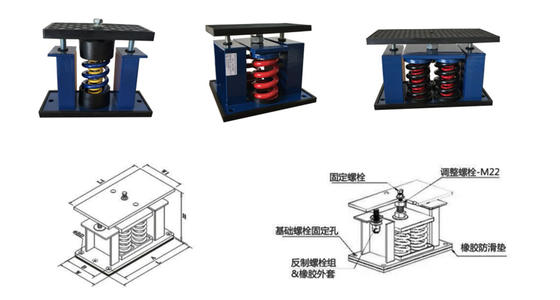

弹簧减震器

弹簧减震器

选择弹簧减震器的方法:

1.弹簧减震器载荷范围的选择

设备工作重量M*130%/安装减震器数量N=弹簧减震器载荷范围;

示例:风机运行重量为:5吨;单风扇需安装4个弹簧减震器;单个弹簧减震器的负载是多少?

根据公式可得:5000公斤*130%/4=1625公斤

根据弹簧减震器的参数,得出弹簧的规格参数减震器可以找到适合机器冷却塔使用的弹簧减震器规格。

2.设备安装弹簧减震器数量的确定:

具体方法是,如果设备制造商提供了这个数据,则按照制造商的规定执行;一般情况下,减震器安装间隔不超过2M,弹簧减震器的数量可据此计算。考虑到设备的稳定性,每个冷却塔的减震设计为4级。

3.弹簧减震器类型的选择:

大多数情况下,弹簧减震器的功能和作用是相同的,不同类型减震器的区别只是形状不同。有限弹簧减震器简介如下:

有限弹簧减震器的结构特点是装有限制减震器高度的装置。减震器安装后,机器的高度会发生较大变化,导致设备部分结构损坏。示例:冷却水塔、水冷机组等大型设备。

以上是特菱斯节能空调总结的冷却塔噪声控制方法。更多冷却塔噪声治理案例,请咨询我们。
